Il existe des techniques d’impression qui ne se contentent pas de reproduire une image, mais qui invitent le spectateur à un subtil jeu d’optique. L’impression lenticulaire en est une. Elle n’est pas aussi tapageuse qu’un écran LED, ni aussi éblouissante qu’une feuille miroitante. Elle opère quelque chose de plus subtil : elle donne au papier — puis au plastique — l’apparence d’une surface vivante. Dès qu’une personne fait un demi-pas, penche la tête ou passe devant une vitrine, l’image change soudainement, se déplace et scintille au gré de la scène, comme si une autre image — voire dix autres — y était cachée. C’est là que réside sa magie : elle utilise non pas le mouvement d’un moteur, mais celui de l’œil. L’histoire de l’image lenticulaire commence donc bien avant le mot « lenticulaire » lui-même — à l’époque où l’humanité a pris conscience pour la première fois que le volume pouvait non seulement être perçu dans le monde, mais aussi être construit au sein d’une image.
Il y a quelques années, mon équipe et moi-même avons participé directement au lancement d’un projet à grande échelle impliquant l’impression lenticulaire ; je tiens donc à souligner que ce sujet continue de susciter un vif intérêt auprès des imprimeries. Cela vaut particulièrement pour celles équipées de presses dotées de systèmes de séchage UV. Vous pouvez lire le récit de cette expérience ici.
Du stéréoscope à la lentille en plastique

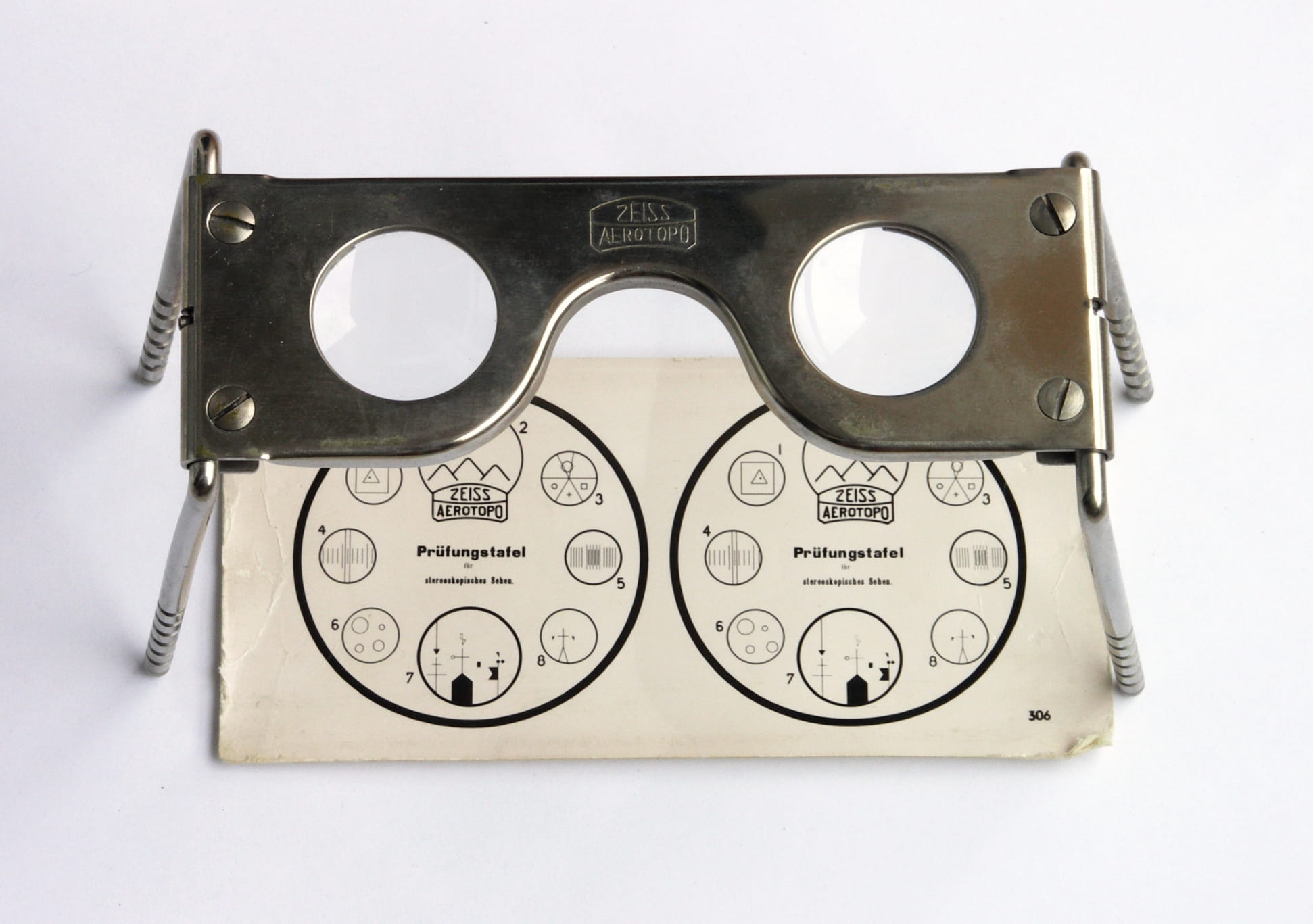

La stéréoscopie a constitué la première grande école de l’« illusion d’optique ». Dès 1832, Charles Wheatstone décrivait le principe de la perception binoculaire de la profondeur, puis David Brewster améliora la conception du stéréoscope. À partir du milieu du XIXe siècle, les images stéréoscopiques devinrent un format quasi-médiatique : on y voyait des paysages urbains, des guerres, de l’architecture et des voyages — deux photographies presque identiques, légèrement décalées, étaient combinées dans le cerveau pour former une seule image tridimensionnelle. La Bibliothèque du Congrès américain indique explicitement que les stéréogrammes sont apparus dans les années 1850 et ont été particulièrement populaires entre 1870 et 1920 environ. En d’autres termes, avant même le cinéma et bien avant la 3D numérique, le public s’était habitué à l’idée qu’une image plate puisse soudainement acquérir de la profondeur.
Mais le stéréoscope nécessitait un appareil. C’était un spectacle destiné aux deux yeux, et non au simple passant. L’étape suivante consistait à intégrer le « mécanisme optique » directement dans l’image elle-même. L’une des premières étapes clés fut le brevet de Walter Rudolf Hess pour une image stéréoscopique, déposé en 1912 et délivré en 1915 ; les revues universitaires consacrées à l’histoire des affichages autoscopiques citent explicitement Hess comme l’un des premiers à avoir proposé d’utiliser un réseau de lentilles devant l’image. C’est ainsi qu’est née une idée cruciale : ne pas forcer le spectateur à regarder à travers un dispositif séparé, mais faire en sorte que l’image elle-même contrôle le fragment que l’œil voit sous un angle particulier.
Dans les années 1930, cette idée a commencé à prendre des formes industrielles reconnaissables. Une étude de la SPIE sur l’histoire et l’avenir des graphiques lenticulaires note que les premières images pouvant déjà être qualifiées de lenticulaires au sens moderne du terme ont été créées dans les années 1930 par Victor Anderson ; à la fin des années 1940, son entreprise produisait des millions de produits simples.
Le brevet ultérieur d’Anderson, déposé en 1952 et délivré en 1957, porte déjà sur les procédés d’assemblage et de production d’images « changeantes ». Il s’agissait d’un tournant significatif : la focalisation optique est sortie du laboratoire pour devenir une technologie à l’échelle industrielle. La technologie lenticulaire a cessé d’être une simple idée scientifique et a commencé à se transformer en produit commercial — une carte postale, un badge, un calendrier, un encart publicitaire, un souvenir.
C’est ainsi qu’une branche distincte est apparue dans l’histoire de l’image. La photographie a appris à capturer un instant. Le cinéma — le mouvement. La stéréographie — la profondeur. Et l’impression lenticulaire a tenté de combiner ces qualités en un seul objet physique : donner à une surface plane plusieurs états à la fois. Il s’agissait en substance d’un désir très moderne, apparu bien avant l’ère numérique : intégrer plusieurs images dans un seul support et faire en sorte que son contenu ne se révèle pas immédiatement, mais au fil du temps et au gré des mouvements du spectateur.
Pourquoi le marché publicitaire a adopté l’impression lenticulaire
La publicité vise toujours non seulement à transmettre un message, mais aussi à attirer l’attention. L’impression lenticulaire s’est avérée être un outil presque idéal à cet effet. Les publications spécialisées contemporaines la décrivent explicitement comme un format puissant pour la signalétique, le matériel de point de vente, les supports imprimés et les présentations commerciales ; les fabricants d’équipements et les imprimeries soulignent qu’elle fonctionne particulièrement bien lorsqu’un objet doit être mis en valeur de manière « haut de gamme » sur un point de vente, lors d’un salon ou dans la conception d’un stand. Et cela ne nécessite aucune théorie : le spectateur perçoit instantanément une affiche standard et l’oublie, tandis que l’impression lenticulaire l’oblige à s’arrêter une seconde de plus — et en publicité, cette seconde vaut son pesant d’or.
L’impression lenticulaire est particulièrement efficace lorsque l’objectif n’est pas simplement de présenter un produit, mais de montrer un changement : avant et après, ouvert et fermé, une vue standard et un effet spectaculaire, l’apparence extérieure et la structure interne, un personnage et un logo, le jour et la nuit, un angle et un autre. En ce sens, elle occupe une position intermédiaire entre l’affiche et l’animation. Elle ne remplace pas un écran vidéo, mais offre ce qui manque à un écran : la tangibilité physique, la matérialité, l’impression d’un « objet précieux » que l’on peut tenir entre ses mains ou admirer dans une vitrine sans électricité, sans câbles ni lecteur multimédia. D’où sa présence durable dans les solutions de PLV haut de gamme, la communication événementielle, le publipostage, les produits souvenirs, ainsi que les projets muséaux et artistiques.
Il est important de noter que les fabricants d’emballages utilisent souvent du carton métallisé holographique, sur lequel une image est appliquée. Or, le carton métallisé n’est pas lenticulaire. Ces technologies sont souvent mentionnées dans le même souffle lorsqu’on évoque la « valeur ajoutée » d’un produit imprimé, car toutes deux renforcent l’effet visuel et sont utilisées dans les emballages haut de gamme et la publicité. Mais leurs principes physiques sont différents.
Les sources du secteur soulignent tout particulièrement qu’il ne faut pas confondre l’impression lenticulaire avec les hologrammes, et dans le catalogue de la drupa, les films holographiques et les films lenticulaires sont présentés comme des catégories de produits distinctes. En d’autres termes, pour le marché, il ne s’agit pas de variantes d’un même produit, mais de familles différentes de technologies de finition et d’effets visuels.
Pour simplifier, la technologie lenticulaire repose sur un réseau de micro-lentilles et l’alternance de bandes de plusieurs images sous ces lentilles. Le carton holographique ou métallisé crée l’effet différemment : grâce à une couche réfléchissante, métallisée ou diffractive qui interagit avec la lumière en tant que surface, plutôt qu’en tant qu’ensemble de fenêtres optiques donnant sur différentes images. Par conséquent, le carton métallisé peut apporter de la brillance, un effet spectral, une touche « festive » et l’impression d’un matériau haut de gamme, mais à lui seul, il ne produit pas le changement angulaire de scènes caractéristique de l’impression lenticulaire. Concrètement, ces deux techniques peuvent coexister dans des emballages haut de gamme, mais d’un point de vue technologique, il s’agit d’approches différentes.
Comment fonctionne une lentille lenticulaire et pourquoi le nombre de lignes détermine presque tout
Le mot lenticulaire vient de « lentille », et sans lentille, il ne se passe pas grand-chose ici. Nous avons une feuille de plastique transparent, sur l’une des faces de laquelle est formée une rangée régulière de lentilles cylindriques étroites — des « nervures ». Sur l’autre face, lisse, une image est imprimée ou laminée, après avoir été pré-divisée en fines bandes et « entrelacée » à partir de plusieurs images. Chaque lentille ne dirige pas l’image entière à la fois vers l’œil de l’observateur, mais seulement des bandes spécifiques. Lorsque l’observateur change d’angle de vue, l’ensemble des bandes visibles à travers la lentille change également — cela crée un effet de changement de page, de transformation, d’animation ou de 3D.
Le paramètre clé de la lentille est sa linéature, généralement exprimée en LPI (lignes par pouce), c’est-à-dire le nombre de lentilles par pouce. Plus le LPI est élevé, plus la lentille est fine. Selon Lentimax, les lentilles épaisses, d’environ 4 mm d’épaisseur, se situent généralement dans une fourchette d’environ 10 à 20 LPI, tandis que les très fines — d’environ 0,2 mm — peuvent atteindre jusqu’à 200 LPI. La même logique s’applique à la distance de visionnage : les guides pratiques indiquent qu’un LPI élevé convient à une vision de près, tandis qu’un LPI faible est destiné aux grands formats et aux distances plus importantes. Par conséquent, un lenticulaire destiné à une carte postale et un lenticulaire destiné à un panneau d’affichage ne sont pas simplement le même matériau dans une taille différente, mais des modes optiques différents.
Le nombre de lignes détermine également directement la réponse à une question importante : combien d’images peuvent être « cachées » dans un seul écran lenticulaire. En théorie, le nombre d’images est déterminé par le nombre de bandes imprimées pouvant être placées sous une seule lentille à une résolution d’impression donnée. La documentation de Triaxes fournit une estimation basse simple du nombre d’images sources, calculée comme le rapport entre la résolution d’impression en ppp et le nombre de lignes de la lentille ; par exemple, à 720 ppp et 60 lpi, cela donne 12 images sources pour un effet 3D acceptable.
Les guides pratiques de VCGI utilisent la même logique et indiquent explicitement que le nombre d’images dépend de la résolution du périphérique de sortie et du nombre de lignes de la lentille.
Mais il existe ici une nuance technique subtile et très importante : le maximum théorique n’est presque jamais égal au maximum pratique. Le nombre réel d’images est influencé non seulement par le LPI et le dpi/ppi, mais aussi par le type d’effet, l’épaisseur et la géométrie optique de la lentille, la précision de l’alimentation en feuilles, la stabilité de la presse, le pas réel d’un lot spécifique de plastique, le moiré, l’étirement, l’encre blanche, les couches de vernis et la tolérance globale au ghosting — ces ombres parasites provenant des images voisines. C’est pourquoi les recommandations de l’industrie pour l’effet flip conseillent souvent de le limiter à deux images, et pour les effets morph et 3D — à environ 10–20 images, bien que davantage soit possible dans certaines applications. En d’autres termes, toutes les lentilles ne sont pas adaptées aux séquences multi-images, et tous les systèmes d’impression ne peuvent pas répondre aux ambitions du concepteur.
Il existe un autre détail souvent sous-estimé : toutes les lentilles ne conviennent pas de la même manière à tous les scénarios visuels. Lentimax souligne que les lentilles plus convexes offrent un champ de vision plus large ; les lentilles grand angle sont mieux adaptées aux effets de mouvement, tandis que les modèles plus épais sont plus couramment utilisés pour la 3D. La documentation de Triaxes note également que pour les effets stéréoscopiques, les lentilles sont généralement orientées verticalement, tandis que d’autres options sont possibles pour les images dynamiques. Par conséquent, le choix de la lentille n’est pas un détail mineur lors de l’achat, mais fait partie intégrante de la composition de l’image finale. Il faut d’abord déterminer comment l’image doit se comporter devant le spectateur, puis choisir le matériau capable de reproduire ce comportement.
Du laminage à l’impression offset directe sur plastique
La logique industrielle initiale derrière les lenticulaires était relativement simple : on créait d’abord un substrat avec une image entrelacée préparée à l’avance, puis on l’alignait avec la feuille lenticulaire. Les revues spécialisées et les guides pratiques décrivent explicitement le procédé classique, dans lequel l’image était imprimée sur du papier ou un autre support, puis la feuille lenticulaire était collée par-dessus, généralement à l’aide d’un adhésif UV. Pour l’époque, c’était une approche parfaitement rationnelle : elle permettait d’utiliser un procédé d’impression standard pour le support et traitait séparément le défi du laminage précis.
Mais cette méthode avait ses limites. Le laminage ajoutait une étape supplémentaire, une source supplémentaire de désalignement et une interface supplémentaire entre l’image et la lentille.
Et le film lenticulaire, comme on le sait, est coûteux, exige de la précision et ne pardonne donc aucune erreur. Par conséquent, avec le développement des encres durcissables aux UV et des presses à feuilles plus précises, l’industrie s’est de plus en plus orientée vers l’impression directe sur la face arrière lisse du plastique lenticulaire. Des sources spécialisées du secteur soulignent que c’est l’évolution de l’impression UV qui a favorisé l’utilisation de presses offset à feuilles pour l’impression directe sur le verso des feuilles lenticulaires, en particulier pour les tirages plus importants. Il ne s’agissait pas simplement d’une mise à niveau technologique, mais d’un changement de philosophie : l’image n’était plus « collée » sur la lentille, mais imprimée directement sur son verso.
L’impression offset sur des feuilles lenticulaires s’est avérée être un métier exigeant. Elle requiert une très grande répétabilité, une alimentation précise, un repérage stable, une reproduction prévisible des demi-teintes et, dans les configurations modernes, de l’encre blanche, des couches de vernis et un fonctionnement correct du séchage UV. Dans ses documents sur les systèmes jet d’encre modernes, Agfa souligne que l’effet lenticulaire exige une précision, une résolution et une répétabilité « extrêmement » élevées ; pour l’offset, cela était et reste encore plus vrai. C’est pourquoi l’impression lenticulaire en imprimerie s’est toujours quelque peu démarquée de l’« impression conventionnelle » : en apparence, il s’agit aussi d’une feuille, d’encre, d’une presse, mais les tolérances et les conséquences des erreurs sont ici tout à fait différentes.
C’est précisément pour cette raison que l’impression lenticulaire offset a longtemps été considérée non pas comme un procédé de masse, mais comme un procédé spécialisé. Elle exigeait non seulement une presse, mais un système coordonné : CTP, RIP, gabarits, calibrage des lentilles, contrôle précis du repérage, encres UV stables, et la compréhension que, dans cette technologie, « un demi-micron » peut faire la différence entre un tirage impeccable et un tirage raté. En ce sens, l’impression lenticulaire est devenue l’un de ces domaines où cela est particulièrement évident : une presse d’impression en soi ne garantit rien si elle n’est pas soutenue par la rigueur de l’ensemble du processus technologique.
Heidelberg et l’ère de la valeur ajoutée : DRUPA 2008, UV et ColdFoil
Au cours de la seconde moitié des années 2000, le marché de l’impression recherchait de plus en plus non seulement le volume, mais aussi la valeur ajoutée. Dans ses supports pour la drupa 2008, Heidelberg a mis fortement l’accent sur la haute performance, l’emballage, la qualité et les produits imprimés finis – c’est-à-dire sur ces segments où la vitesse n’est pas la seule chose qui compte pour l’imprimeur, mais aussi la capacité à vendre un produit plus cher, plus percutant et à plus forte marge.
Telle était la logique de l’époque : alors que l’impression standard subissait une pression croissante due aux prix et aux canaux numériques, les solutions qui ne pouvaient être remplacées par une feuille CMJN standard devenaient particulièrement précieuses.
Et dans ce contexte, l’impression lenticulaire semblait être la représentante presque idéale de l’impression à valeur ajoutée. Le numéro de juin 2008 de la publication spécialisée de Heidelberg, Sprinter, indique explicitement que l’entreprise a présenté à la drupa des applications lenticulaires imprimées sur ses presses UV, et a lié la simplification de ce type de travail à une résolution CTP plus élevée, qui permet d’augmenter le nombre de trames dans l’image lenticulaire. C’est une caractéristique très typique de l’époque : le matériau lenticulaire n’était plus une nouveauté exotique, mais était devenu une démonstration de la prouesse technologique de la presse à imprimer.
Parallèlement, Heidelberg a promu d’autres technologies « spectaculaires », principalement le marquage à froid. En 2006, l’entreprise avait lancé le module FoilStar pour les Speedmaster CD 74 et CD 102, soulignant que ColdFoil offrait une alternative au marquage à chaud, permettant d’obtenir de nouveaux effets visuels avec une grande précision de repérage dans le processus offset. En substance, ColdFoil et l’impression lenticulaire allaient de pair : il s’agissait de technologies différentes, mais elles partageaient une même stratégie — transformer la feuille imprimée en un support spectaculaire, de qualité supérieure et à valeur ajoutée.
La gamme prépresse de Heidelberg est particulièrement intéressante. La documentation de l’entreprise sur les systèmes CTP et les flux de travail indique explicitement que l’option 5080 dpi pour le Suprasetter est importante, entre autres, pour garantir l’intégrité des images lenticulaires ; elle mentionne également la Prinect Signa Station, qui aligne les gabarits par rapport aux lentilles, les trames lenticulaires dans le RIP et la fonction de réglage de la résolution lenticulaire. Parallèlement, la documentation de Heidelberg sur les plaques Saphira indique la prise en charge d’un tramage hybride jusqu’à 400 lpi / 20 µm. Cela nous permet d’affirmer avec certitude que Heidelberg ne s’est pas contenté de « permettre » l’impression lenticulaire, mais a construit tout un flux de travail contrôlé autour de celle-ci, de la préparation prépresse à l’impression. Le Suprasetter était l’une des rares solutions sur le marché capables de traiter des travaux lenticulaires à haute densité de lignes.
